उत्पाद वर्णन:

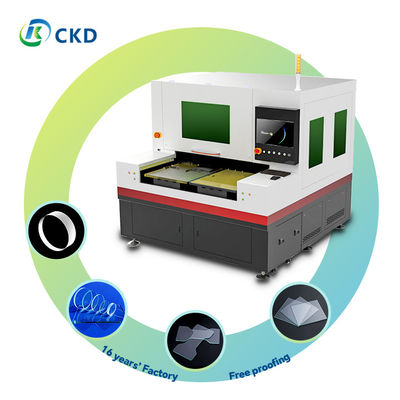

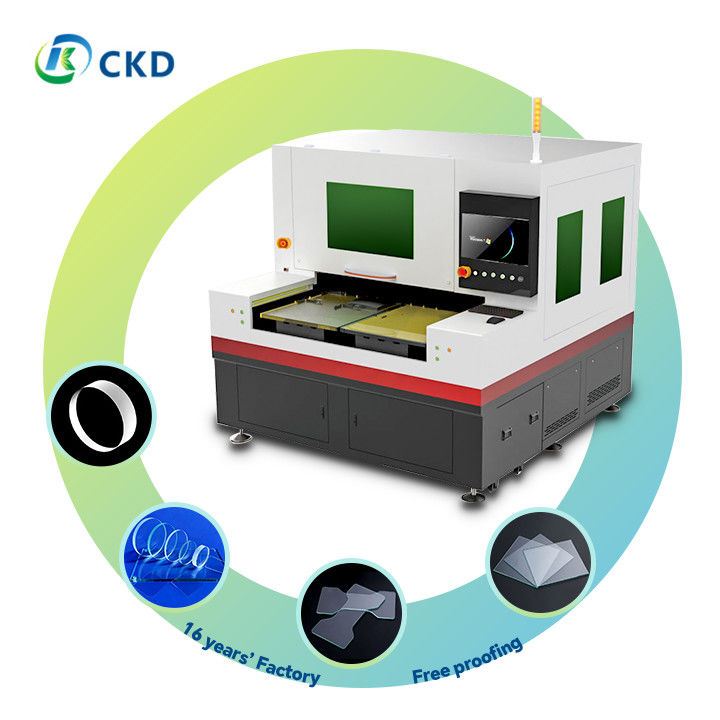

उन्नत लेजर कटिंग मशीन: परिशुद्धता और बहुमुखी प्रतिभा
प्रमुख विशेषताऐं:
- उच्च शक्ति लेजर स्रोत: बेहतर कटिंग प्रदर्शन के लिए अत्याधुनिक, उच्च आवृत्ति स्पंदित लेजर से सुसज्जित।
- बहुमुखी सामग्री हैंडलिंगधातुओं और अधातुओं सहित विभिन्न प्रकार की सामग्रियों के प्रसंस्करण में सक्षम।
- बहुक्रियाशील कटिंग क्षमताएं:
- निरंतर शीट काटने का समर्थन करता है
- परिशुद्ध एकल-बिंदु कटिंग
- कुशल पट्टी काटना
- उन्नत X/Y अक्ष नियंत्रण: अद्वितीय सटीकता के लिए उच्च परिशुद्धता डीसी सर्वो मोटर्स और अल्ट्रा-फाइन 0.1μm ऑप्टिकल एनकोडर का उपयोग करता है।
- बुद्धिमान गति नियंत्रण: स्वचालित फोकस-फॉलोइंग कार्यक्षमता और गतिशील पियर्सिंग नियंत्रण सुविधाएँ।
- उच्च-रिज़ॉल्यूशन इमेजिंग: वास्तविक समय दृश्य निगरानी, पैटर्न पहचान और मार्क पॉइंट का पता लगाने के लिए एक प्रीमियम सीसीडी कैमरा प्रणाली शामिल है।
- मजबूत बिजली आपूर्ति: जर्मन निर्मित, उच्च-स्थिरता शक्ति स्रोत से सुसज्जित। ऑप्टिकल घटकों के लिए उपयोग की जाने वाली ताइवानी ब्रांड की बिजली आपूर्ति।
- प्रभावशाली कटिंग रेंज: 19 मिमी मोटाई तक की सामग्री को संसाधित करने में सक्षम, तथा औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला की पूर्ति करता है।
- परिशुद्धता-इंजीनियरिंग घटक:
- प्राकृतिक ग्रेनाइट से निर्मित मोटर बेस और ऑप्टिकल प्लेटफॉर्म
- बेहतर स्थिरता और कंपन प्रतिरोध के लिए डिज़ाइन किया गया
- समय के साथ सटीकता बनाए रखना सुनिश्चित करता है
अतिरिक्त लाभ:
- उच्च परिशुद्धता औद्योगिक अनुप्रयोगों के लिए आदर्श
- आसान संचालन के लिए उपयोगकर्ता-अनुकूल इंटरफ़ेस
- सटीक कटाई के कारण सामग्री की बर्बादी कम हुई
- छोटे पैमाने और बड़े पैमाने पर उत्पादन के लिए उपयुक्त
- कम रखरखाव की आवश्यकता, दीर्घकालिक विश्वसनीयता सुनिश्चित करना
उन्नत लेजर कटिंग मशीन बेहतर कटिंग प्रदर्शन के लिए उच्च शक्ति वाले लेजर स्रोत से सुसज्जित है। लेजर में अत्याधुनिक, उच्च आवृत्ति वाला स्पंदित डिज़ाइन है, जो इसे सटीक औद्योगिक अनुप्रयोगों के लिए आदर्श बनाता है। मशीन में बहुमुखी सामग्री हैंडलिंग क्षमताएं हैं और यह धातुओं और गैर-धातुओं सहित कई प्रकार की सामग्रियों को संसाधित कर सकती है। कटिंग क्षमताएं बहुक्रियाशील हैं, जो निरंतर शीट कटिंग, सटीक सिंगल-पॉइंट कटिंग और कुशल स्ट्रिप कटिंग का समर्थन करती हैं।
मशीन का X/Y अक्ष नियंत्रण उच्च परिशुद्धता DC सर्वो मोटर्स और अल्ट्रा-फाइन 0.1μm ऑप्टिकल एनकोडर का उपयोग करता है, जो अद्वितीय सटीकता सुनिश्चित करता है। मशीन में कुशल और सटीक कटिंग के लिए स्वचालित फ़ोकस-फ़ॉलोइंग कार्यक्षमता और गतिशील पियर्सिंग नियंत्रण के साथ बुद्धिमान गति नियंत्रण भी है। इसके अतिरिक्त, एक प्रीमियम CCD कैमरा सिस्टम का समावेश वास्तविक समय दृश्य निगरानी, पैटर्न पहचान और मार्क पॉइंट डिटेक्शन की अनुमति देता है।
मशीन में प्रभावशाली कटिंग रेंज क्षमताएं हैं, जो 19 मिमी मोटाई तक की सामग्री को संसाधित करने की क्षमता के साथ औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला को पूरा करती है। मोटर बेस और ऑप्टिकल प्लेटफ़ॉर्म के सटीक-इंजीनियरिंग घटकों को प्राकृतिक ग्रेनाइट से बनाया गया है, जो बेहतर स्थिरता और कंपन प्रतिरोध के लिए डिज़ाइन किया गया है, और समय के साथ बनाए रखा सटीकता सुनिश्चित करता है।
उन्नत लेजर कटिंग मशीन उपयोगकर्ता के अनुकूल है, इसे चलाना आसान है, और सटीक कटिंग के कारण सामग्री की बर्बादी को काफी हद तक कम करती है। छोटे पैमाने और बड़े पैमाने पर उत्पादन दोनों के लिए उपयुक्त, मशीन में रखरखाव की कम आवश्यकता होती है, जिससे दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
विशेषताएँ:
उन्नत लेजर कटिंग सिस्टम: विशेषताएं, लाभ और अनुप्रयोग
प्रमुख विशेषताऐं
- परिशुद्धता काटना
- अनियमित आकार उच्च गति काटने
- समोच्च कटिंग
- छोटे छेद ड्रिलिंग
- हाथ से काटने की क्षमता
- बेहतर प्रसंस्करण
- उच्च गुणवत्ता वाली एज फिनिशिंग
- कोई टेपर प्रभाव नहीं
- न्यूनतम सामग्री हानि
- गड़गड़ाहट रहित कटाई
- पर्यावरण अनुकूल संचालन
- कोई प्रदूषण नहीं
- कोई पाउडर अवशेष नहीं
- कोई अपशिष्ट जल उत्पादन नहीं
लाभ
- उच्च गति प्रसंस्करण
- जटिल आकृतियों और पैटर्नों को तेजी से काटना
- बेहतरीन कट गुणवत्ता
- किनारों को बिना पतला किए साफ करें
- न्यूनतम या कोई गड़गड़ाहट नहीं
- यदि कोई अत्यंत छोटी सी दरार हो तो
- प्रभावी लागत
- उच्च उपज दर
- कम उपभोग्य उपयोग
- ऊर्जा-कुशल संचालन
- पर्यावरण के अनुकूल
- बिना किसी हानिकारक उपोत्पाद के स्वच्छ प्रक्रिया
संगत सामग्री
- विशेष ग्लास
- अति-स्पष्ट ग्लास
- सादा सफेद कांच
- उच्च बोरोसिलिकेट ग्लास
- क्वार्ट्ज ग्लास
- इलेक्ट्रॉनिक उपकरण
- फ़ोन ग्लास कवर
- कार का शीशा
- कैमरा ग्लास कवर
- एलसीडी स्क्रीन
- ऑप्टिकल सामग्री
- K9 ग्लास
- विभिन्न ऑप्टिकल फिल्टर
- दर्पण काटना
- बहुमूल्य सामग्री
- घड़ी के मुखों और इलेक्ट्रॉनिक घटकों के लिए नीलम प्रसंस्करण
लागू उद्योग
- ग्लास विनिर्माण
- ऑप्टिकल ग्लास
- टेम्पर्ड ग्लास
- अति पतला ग्लास
- प्रयोगशाला कांच के बने पदार्थ
- चिकित्सा ग्लास उपकरण
- इलेक्ट्रानिक्स
- मोबाइल फोन स्क्रीन और कवर
- टैबलेट डिस्प्ले
- लैपटॉप स्क्रीन
- ऑप्टिकल/आईटीओ/पीला/बैंगनी सेमीकंडक्टर ग्लास
- ऑटोमोटिव
- कार की खिड़कियाँ और विंडशील्ड
- डैशबोर्ड प्रदर्शित करता है
- इंस्ट्रूमेंटेशन पैनल
- रियल एस्टेट और निर्माण
- वास्तुकला कांच
- सजावटी ग्लास पैनल
- बाथरूम ग्लास फिक्स्चर
- घरेलू उपकरण
- ओवन और रेफ्रिजरेटर के लिए ग्लास पैनल
- प्रकाश ग्लास घटक
- संचार मीडिया
- मोबाइल डिवाइस स्क्रीन
- नीलम कवर देखें
- कैमरा और सीसीटीवी लेंस
- नवीन ऊर्जा क्षेत्र
- सौर पैनल ग्लास
- ऊर्जा-कुशल खिड़कियों के लिए विशेष ग्लास
- एयरोस्पेस और रक्षा
- उच्च परिशुद्धता ऑप्टिकल घटक
- कॉकपिट डिस्प्ले के लिए विशेष ग्लास
- चिकित्सा एवं वैज्ञानिक अनुसंधान
- प्रयोगशाला उपकरण ग्लास
- चिकित्सा उपकरणों के लिए ऑप्टिकल लेंस
- माइक्रोफ्लुइडिक चिप्स
यह उन्नत लेजर कटिंग सिस्टम उद्योगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान प्रदान करता है, जो विभिन्न ग्लास और ऑप्टिकल सामग्रियों की उच्च-सटीक, कुशल और पर्यावरण के अनुकूल प्रसंस्करण प्रदान करता है। जटिल आकृतियों और नाजुक सामग्रियों को संभालने की इसकी क्षमता इसे बड़े पैमाने पर विनिर्माण और विशेष, उच्च-मूल्य वाले अनुप्रयोगों दोनों के लिए एक आदर्श विकल्प बनाती है।
तकनीकी मापदंड:
लेजर विनिर्देश
इस्तेमाल किया जाने वाला लेजर प्रकार मॉडल के अनुसार अलग-अलग होता है, लेकिन सभी मॉडल अल्ट्राशॉर्ट पल्स फाइबर लेजर का उपयोग करते हैं। हमारे लेजर की औसत शक्ति 50W है, जिसमें 10W, 20W, 30W, 60W और 80W के विकल्प भी उपलब्ध हैं। हमारे लेजर 1064nm की तरंग दैर्ध्य पर काम करते हैं, जिसमें 532nm पर दूसरा हार्मोनिक होता है। पल्स की चौड़ाई 10 पिकोसेकंड से कम है, और पुनरावृत्ति दर 1Hz से 1000kHz तक समायोज्य है। हमारे लेजर में 1.2 से कम M² मान के साथ लगभग विवर्तन-सीमित बीम गुणवत्ता भी है।
काटने का प्रदर्शन
हमारे लेजर सटीक कटिंग प्रदर्शन प्रदान करते हैं, पूरे कार्य क्षेत्र में ±2μm की स्थिति सटीकता के साथ। दोहराव ±1.5μm है, ±16 आर्क-सेकंड कोणीय सटीकता के साथ। अधिकतम कटिंग गति 1000 मिमी/सेकंड तक है। हमारे लेजर 1 मिमी तक के अल्ट्रा-पतले ग्लास और 19 मिमी तक के मानक ग्लास को काट सकते हैं (सामग्री गुणों और कटिंग आवश्यकताओं के आधार पर)। न्यूनतम लाइन चौड़ाई ≤30μm है, और न्यूनतम छेद व्यास ≤20μm है।
कार्य क्षेत्र आयाम
हम सिंगल-प्लेटफ़ॉर्म और डुअल-प्लेटफ़ॉर्म दोनों मॉडल ऑफ़र करते हैं। कार्य क्षेत्र का आकार मॉडल के आधार पर अलग-अलग होता है, जिसमें डुअल-प्लेटफ़ॉर्म मॉडल पर प्रत्येक प्लेटफ़ॉर्म के लिए 400x500mm, 600x700mm और 600x900mm के विकल्प होते हैं। सिंगल-प्लेटफ़ॉर्म मॉडल में 400x500mm, 600x700mm या 600x900mm के विकल्प होते हैं।
बिजली और विद्युत
हमारे लेज़र की बिजली खपत 150W है, और स्टैंडबाय 250W/350W है। इनपुट वोल्टेज AC220V ± 10% है, और आवृत्ति 50-60Hz है।
भौतिक विशिष्टताएँ
हमारी मशीनों का आकार मॉडल के अनुसार अलग-अलग होता है, लंबाई 1600 मिमी से 2550 मिमी तक, चौड़ाई 1700 मिमी से 2080 मिमी तक और ऊंचाई 1960 मिमी तक होती है। मॉडल के आधार पर वजन 3500 किलोग्राम से 5000 किलोग्राम तक होता है।
अतिरिक्त सुविधाओं
हमारे लेज़र में थर्मल स्थिरता के लिए एक अंतर्निर्मित जल शीतलन प्रणाली शामिल है। हम उच्च गति प्रसंस्करण क्षमताओं के साथ एक उन्नत सीएनसी नियंत्रण प्रणाली का भी उपयोग करते हैं। हमारे लेज़र मालिकाना कटिंग ऑप्टिमाइज़ेशन सॉफ़्टवेयर और आपातकालीन स्टॉप बटन के साथ क्लास 1 लेज़र सुरक्षा संलग्नक के साथ आते हैं।
पर्यावरण आवश्यकताएं
हमारे लेज़रों को 18-28°C (64-82°F) के ऑपरेटिंग तापमान और 40-70% गैर-संघनक आर्द्रता स्तर की आवश्यकता होती है। पावर स्थिरता अधिकतम ±5% तक उतार-चढ़ाव कर सकती है।
वैकल्पिक उन्नयन
हम कई वैकल्पिक अपग्रेड प्रदान करते हैं, जिसमें स्वचालित संरेखण के लिए एक उन्नत विज़न सिस्टम, एक स्वचालित सामग्री लोडिंग/अनलोडिंग सिस्टम, विशिष्ट अनुप्रयोगों के लिए कस्टम फ़िक्स्चर डिज़ाइन और विस्तारित वारंटी और सेवा पैकेज शामिल हैं। कृपया ध्यान दें कि विशिष्ट कॉन्फ़िगरेशन और निरंतर उत्पाद सुधारों के आधार पर विनिर्देश थोड़ा भिन्न हो सकते हैं। कृपया सबसे अद्यतित जानकारी और अनुकूलन विकल्पों के लिए हमारी तकनीकी टीम से परामर्श करें।
अनुप्रयोग:
अनुप्रयोग का दायरा: बहुमुखी लेजर कटिंग समाधान
हमारी उन्नत लेजर कटिंग मशीन औद्योगिक आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करने के लिए डिज़ाइन की गई है, जो विभिन्न सामग्रियों और अनुप्रयोगों में परिशुद्धता और दक्षता प्रदान करती है:
1. इंस्ट्रूमेंट पैनल निर्माण
- उच्च परिशुद्धता वाले उपकरण पैनल, डैशबोर्ड और नियंत्रण इंटरफेस बनाने के लिए आदर्श
- असाधारण सटीकता के साथ पतली से मध्यम मोटाई की सामग्रियों को संभालने में सक्षम
2. विशेष ग्लास प्रसंस्करण
- अति पतला ग्लास:इलेक्ट्रॉनिक उपकरणों के लिए नाजुक कांच की शीटों की सटीक कटाई
- सफेद ग्लास:सजावटी और वास्तुशिल्प अनुप्रयोगों के लिए स्वच्छ और सटीक प्रसंस्करण
- उच्च-बोरोसिलिकेट ग्लास:प्रयोगशाला उपकरणों और गर्मी प्रतिरोधी उत्पादों के लिए विशेष कटाई
- क्वार्ट्ज ग्लास:ऑप्टिकल घटकों और अर्धचालक उद्योग की जरूरतों के लिए सटीक कटाई
3. इलेक्ट्रॉनिक घटक निर्माण
- पीसीबी बोर्ड, लचीले सर्किट और अन्य इलेक्ट्रॉनिक सबस्ट्रेट्स को काटने के लिए अनुकूलित
- संवेदनशील इलेक्ट्रॉनिक सामग्रियों पर साफ किनारों और न्यूनतम थर्मल प्रभाव सुनिश्चित करता है
4. रत्न और कीमती सामग्री प्रसंस्करण
- नीलम काटना:वॉच फेस, स्मार्टफोन कैमरा लेंस और हाई-एंड डिस्प्ले के लिए
- परिशुद्धता रत्न आकार:बहुमूल्य और अर्ध-कीमती पत्थरों से जटिल डिजाइन बनाना
- एलईडी घटक विनिर्माण:एलईडी उत्पादन के लिए नीलम वेफर्स काटना
5. लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) पैनल निर्माण
- विभिन्न एलसीडी घटकों को संसाधित करने में सक्षम, जिनमें शामिल हैं:
- आईटीओ (इंडियम टिन ऑक्साइड) चालक फिल्में
- आरजीबी रंग फिल्टर
- ध्रुवीकरण फिल्में
- नाजुक प्रदर्शन सामग्री को नुकसान पहुंचाए बिना सटीक कटिंग सुनिश्चित करता है
6. विशेष ऑप्टिकल फिल्म प्रसंस्करण
- उच्च गुणवत्ता वाले लेंस और प्रिज्म के लिए K9 ऑप्टिकल ग्लास की सटीक कटिंग
- विभिन्न औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए ऑप्टिकल फिल्मों का सटीक आकार निर्धारण
अतिरिक्त क्षमताएं:
- चिकित्सा और एयरोस्पेस उद्योगों के लिए छोटे, जटिल भागों की माइक्रो-कटिंग
- अद्वितीय उत्पाद डिजाइन और प्रोटोटाइप के लिए कस्टम आकार काटना
- मिश्रित उत्पादों के लिए बहु-परत सामग्री प्रसंस्करण
हमारी लेजर कटिंग प्रणाली की बहुमुखी प्रतिभा इसे उपभोक्ता इलेक्ट्रॉनिक्स से लेकर उन्नत वैज्ञानिक अनुसंधान तक कई उद्योगों में एक अमूल्य उपकरण बनाती है, जो उच्च गुणवत्ता वाले परिणाम और कुशल उत्पादन प्रक्रिया सुनिश्चित करती है।
