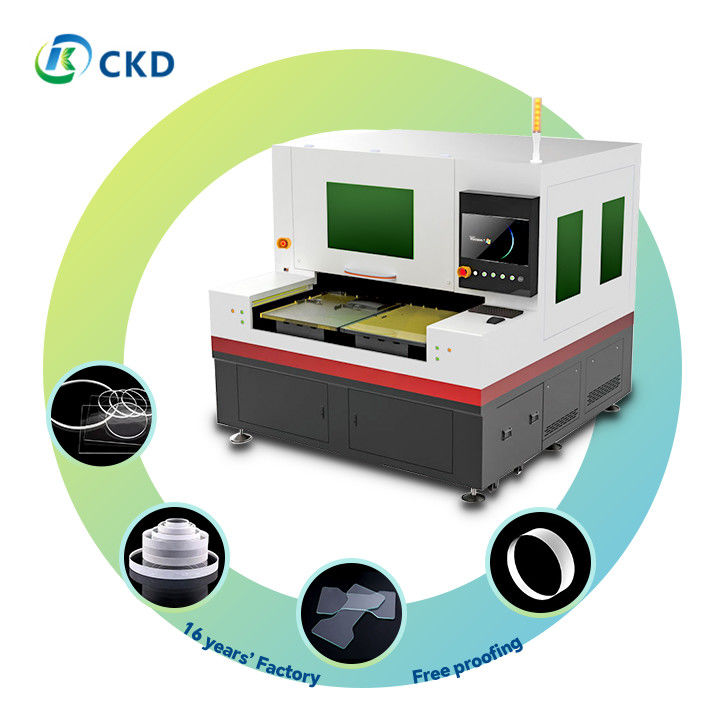

काटने और परिशुद्धता के साथ कांच के लिए बहुभुज काटने की मशीन

उत्पाद का वर्णन:

उन्नत लेजर कटिंग मशीन धातु और गैर-धातु सामग्री दोनों को संसाधित करने में सक्षम मशीनरी का एक अत्यधिक बहुमुखी टुकड़ा है।यह बेहतर काटने प्रदर्शन के लिए एक उच्च शक्ति लेजर स्रोत के साथ आता है, साथ ही निरंतर शीट काटने, सटीक एकल बिंदु काटने और कुशल पट्टी काटने सहित काटने की क्षमताओं की एक विस्तृत श्रृंखला।मशीन उच्च परिशुद्धता डीसी सर्वो मोटर्स और अल्ट्रा-फाइन 0 के उपयोग के माध्यम से अद्वितीय सटीकता बनाता है.1μm ऑप्टिकल एन्कोडर, जिससे इसकी प्रभावशाली काटने की सीमा 19 मिमी तक पहुंच जाती है। निर्दोष काटने के प्रदर्शन के अलावा, मशीन में कई अतिरिक्त लाभ भी हैं,एक उपयोगकर्ता के अनुकूल इंटरफ़ेस सहित, कम रखरखाव आवश्यकताओं, और सटीक काटने से कम सामग्री अपशिष्ट। उन्नत लेजर काटने की मशीन दोनों छोटे पैमाने पर और बड़े पैमाने पर उत्पादन रन के लिए आदर्श है,यह औद्योगिक ग्रेड सटीक इंजीनियरिंग की तलाश में निर्माताओं का पसंदीदा बना रहा हैइस मशीन को इसके सटीक इंजीनियर घटकों जैसे कि इसके मोटर बेस और ऑप्टिकल प्लेटफॉर्म से भी लाभ होता है, दोनों प्राकृतिक ग्रेनाइट से बने होते हैं।उत्कृष्ट स्थिरता और कंपन प्रतिरोध प्रदान करता हैपरिशुद्धता से निर्मित घटकों की श्रृंखला समय के साथ सटीकता बनाए रखने को सुनिश्चित करती है, जिससे यह एक अत्यधिक विश्वसनीय औद्योगिक काटने की मशीन बन जाती है।

विशेषताएं:

यह उन्नत लेजर कटिंग सिस्टम कुछ प्रमुख विशेषताएं प्रदान करता है जो इसे उद्योगों की एक विस्तृत श्रृंखला के लिए उपयुक्त विकल्प बनाते हैं। इन विशेषताओं में शामिल हैंः

1. परिशुद्धता काटना
   • अनियमित आकार उच्च गति काटने
   • समोच्च काटना
   • छोटे छेद ड्रिलिंग
   • हाथ से चलने वाली काटने की क्षमता
2. बेहतर प्रसंस्करण
   • उच्च गुणवत्ता वाले किनारे का परिष्करण
   • कोई कॉपर प्रभाव नहीं
   • न्यूनतम सामग्री हानि
   • बर्न-मुक्त काटने
3. पर्यावरण के अनुकूल संचालन
   • कोई प्रदूषण नहीं
   • कोई पाउडर अवशेष नहीं
   • कोई अपशिष्ट जल उत्पादन नहीं

यह लेजर काटने की प्रणाली कई फायदे प्रदान करती है, जिनमें शामिल हैंः

1. उच्च-गति प्रसंस्करण

   जटिल आकृतियों और पैटर्न का त्वरित काट।

2. बेहतर कट गुणवत्ता
   • साफ किनारों के साथ कोई tapering
   • कम से कम या कोई भी burrs
   • बहुत कम टुकड़े, यदि कोई हो
3. लागत प्रभावी
   • उच्च उपज दर
   • कम उपभोग
   • ऊर्जा कुशल संचालन
4. पर्यावरण के अनुकूल

   कोई हानिकारक उप-उत्पाद नहीं।

यह लेजर काटने की प्रणाली कई सामग्रियों के साथ संगत है, जिनमें शामिल हैंः

1. विशेष ग्लास
   • अति पारदर्शी कांच
   • सादा सफेद कांच
   • उच्च बोरोसिलिकेट कांच
   • क्वार्ट्ज कांच
2. इलेक्ट्रॉनिक घटक
   • टेलीफोन कांच के कवर
   • कार कांच
   • कैमरा कांच कवर
   • एलसीडी
3. ऑप्टिकल सामग्री
   • K9 कांच
   • विभिन्न ऑप्टिकल फिल्टर
   • दर्पण काटना
4. कीमती सामग्री

   घड़ी के चेहरे और इलेक्ट्रॉनिक घटकों के लिए नीलम का प्रसंस्करण।

लेजर काटने की प्रणाली कई उद्योगों में लागू होती है, जिनमें शामिल हैंः

1. ग्लास विनिर्माण
   • ऑप्टिकल ग्लास
   • टेम्पर्ड ग्लास
   • अति पतला कांच
   • प्रयोगशाला कांच के बर्तन
   • मेडिकल ग्लास उपकरण
2. इलेक्ट्रॉनिक्स
   • मोबाइल फोन की स्क्रीन और कवर
   • टैबलेट डिस्प्ले
   • लैपटॉप स्क्रीन
   • ऑप्टिकल/आईटीओ/पीला/बैंगनी अर्धचालक कांच
3. मोटर वाहन
   • कारों के खिड़कियाँ और विंडशील्ड
   • डैशबोर्ड प्रदर्शन
   • उपकरण पैनल
4. अचल संपत्ति और निर्माण
   • वास्तुशिल्प कांच
   • सजावटी कांच के पैनल
   • बाथरूम कांच के उपकरण
5. घरेलू उपकरण
   • ओवन और रेफ्रिजरेटर के लिए कांच के पैनल
   • प्रकाश कांच के घटक
6. संचार माध्यम
   • मोबाइल डिवाइस की स्क्रीन
   • घड़ी के नीलमणि कवर
   • कैमरा और सीसीटीवी लेंस
7. नई ऊर्जा क्षेत्र
   • सौर पैनल कांच
   • ऊर्जा कुशल खिड़कियों के लिए विशेष ग्लास
8. एयरोस्पेस और रक्षा
   • उच्च परिशुद्धता वाले ऑप्टिकल घटक
   • कॉकपिट डिस्प्ले के लिए विशेष ग्लास
9. चिकित्सा एवं वैज्ञानिक अनुसंधान
   • प्रयोगशाला उपकरण कांच
   • चिकित्सा उपकरणों के लिए ऑप्टिकल लेंस
   • माइक्रोफ्लुइडिक चिप्स

निष्कर्ष के रूप में, यह उन्नत लेजर कटिंग प्रणाली कम सामग्री हानि, उच्च परिशुद्धता वाले कटौती प्रदान करते हुए जटिल आकार के कांच और ऑप्टिकल सामग्री के प्रसंस्करण के लिए एक बहुमुखी समाधान प्रदान करती है।और पर्यावरण के अनुकूल प्रक्रियायह कई उद्योगों के लिए एक उत्कृष्ट समाधान प्रदान करता है, जिसमें चिकित्सा, निर्माण, संचार और ऑटोमोटिव उद्योग शामिल हैं।



तकनीकी मापदंडः

निम्नलिखित तालिका में हमारे उन्नत लेजर कटिंग सिस्टम के तकनीकी विनिर्देशों की रूपरेखा दी गई हैः

पैरामीटर	दो-प्लेटफ़ॉर्म अल्ट्राशॉर्ट पल्स लेजर कटिंग मशीन	दो-प्लेटफ़ॉर्म पिकोसेकंड लेजर कटिंग मशीन	एकल प्लेटफार्म पिकोसेकंड लेजर कटिंग मशीन
मॉडल संख्या	HT-1PG-6070GD/6090GD	HT-1PG-4050D/6070D/6090D	एचटी-1पीजी-4050/6070/6090

लेजर विनिर्देश

• लेजर प्रकार:अल्ट्राशॉर्ट पल्स फाइबर लेजर (विशिष्ट प्रकार मॉडल के अनुसार भिन्न होता है)
• औसत शक्तिः50W (विकल्प 10W, 20W, 30W, 60W, 80W के लिए उपलब्ध)
• तरंगदैर्ध्य:1064nm, 532nm पर दूसरे हार्मोनिक के साथ
• पल्स चौड़ाईः<10ps (पिकोसेकंड)
• पुनरावृत्ति दर:1Hz - 1000kHz (समायोज्य)
• बीम की गुणवत्ताःM2 < 1.2 (लगभग विवर्तन-सीमित बीम)

काटने का प्रदर्शन

• स्थिति की सटीकता:पूरे कार्यक्षेत्र पर ±2μm
• पुनरावृत्तिः±1.5μm, ±16 आर्क सेकंड कोण सटीकता के साथ
• अधिकतम काटने की गति:1000 मिमी/सेकंड तक
• काटने की मोटाई:
  • अति पतला कांचः ≤1 मिमी
  • मानक कांचः ≤19 मिमी (सामग्री गुणों और काटने की आवश्यकताओं के आधार पर भिन्न होता है)
• न्यूनतम रेखा चौड़ाईः≤30μm (सामग्री पर निर्भर)
• न्यूनतम छेद व्यासः≤20μm

कार्यक्षेत्र के आयाम

• दो-प्लेटफ़ॉर्म मॉडल:600x700 मिमी, 600x900 मिमी, या 400x500 मिमी प्रति प्लेटफार्म
• एकल प्लेटफार्म मॉडल:400x500 मिमी, 600x700 मिमी, या 600x900 मिमी

बिजली और विद्युत

• बिजली की खपतः150W (250W/350W स्टैंडबाय)
• इनपुट वोल्टेजःAC220V ± 10%
• आवृत्तिः50-60 हर्ट्ज

भौतिक विनिर्देश

• मशीन आयाम:
  • लंबाईः 1600 मिमी - 2550 मिमी (मॉडल के आधार पर)
  • चौड़ाईः 1700mm - 2080mm
  • ऊंचाईः 1960 मिमी
• वजनः3500 किलोग्राम - 5000 किलोग्राम (मॉडल के अनुसार भिन्न होता है)

अतिरिक्त विशेषताएं

• शीतलन प्रणाली:थर्मल स्थिरता के लिए अंतर्निहित जल शीतलन
• नियंत्रण प्रणाली:उच्च गति प्रसंस्करण क्षमताओं के साथ उन्नत सीएनसी
• सॉफ्टवेयर:मालिकाना काटने अनुकूलन सॉफ्टवेयर शामिल
• सुरक्षा विशेषताएंःकक्षा 1 लेजर सुरक्षा आवरण, आपातकालीन स्टॉप बटन

पर्यावरणीय आवश्यकताएं

• ऑपरेटिंग तापमानः18-28°C (64-82°F)
• आर्द्रता:40-70% नॉन कंडेनसिंग
• पावर स्थिरताः± 5% अधिकतम उतार-चढ़ाव

वैकल्पिक उन्नयन

• स्वचालित संरेखण के लिए उन्नत दृष्टि प्रणाली
• स्वचालित सामग्री लोड/अनलोडिंग प्रणाली
• विशिष्ट अनुप्रयोगों के लिए कस्टम फिक्स्चर डिजाइन
• विस्तारित वारंटी और सेवा पैकेज उपलब्ध

नोटः विनिर्देश विशिष्ट विन्यास और निरंतर उत्पाद सुधार के आधार पर थोड़ा भिन्न हो सकते हैं।कृपया नवीनतम जानकारी और अनुकूलन विकल्पों के लिए हमारी तकनीकी टीम से परामर्श करें.



अनुप्रयोग:

हमारी कंपनी में, हम एक उन्नत लेजर काटने की मशीन पेश करते हैं जिसे विभिन्न प्रकार की औद्योगिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।हमारे काटने के समाधान विभिन्न सामग्रियों और अनुप्रयोगों में सटीकता और दक्षता प्रदान करते हैं.

हमारी लेजर कटिंग मशीन उच्च परिशुद्धता वाले उपकरण पैनल, डैशबोर्ड और नियंत्रण इंटरफेस बनाने के लिए आदर्श है।हमारी मशीन असाधारण सटीकता के साथ पतली से मध्यम मोटाई की सामग्री को संभालने में सक्षम है.

हम विभिन्न प्रकार के कांच काटने में विशेषज्ञ हैं। हमारी लेजर काटने की मशीन इलेक्ट्रॉनिक उपकरणों में उपयोग के लिए अल्ट्रा-पतले कांच, सजावटी और वास्तु अनुप्रयोगों के लिए सफेद कांच,प्रयोगशाला उपकरणों और गर्मी प्रतिरोधी उत्पादों के लिए उच्च बोरोसिलिकेट कांच, और ऑप्टिकल घटकों और अर्धचालक उद्योग की जरूरतों के लिए क्वार्ट्ज कांच।

हमारे लेजर कटिंग समाधान पीसीबी बोर्ड, लचीला सर्किट, और अन्य इलेक्ट्रॉनिक सब्सट्रेट काटने के लिए अनुकूलित कर रहे हैं।यह साफ किनारों और संवेदनशील इलेक्ट्रॉनिक सामग्री पर न्यूनतम थर्मल प्रभाव सुनिश्चित करता है.

हमारी लेजर काटने की मशीन घड़ी के चेहरे, स्मार्टफोन कैमरा लेंस और उच्च अंत डिस्प्ले में उपयोग के लिए नीलम को काट सकती है।हमारी मशीन बहुमूल्य और अर्ध-मूल्यवान पत्थरों में जटिल डिजाइन बनाने के लिए सटीक रत्नों को आकार देने में सक्षम है और एलईडी उत्पादन के लिए नीलम के वेफर्स को काटकर एलईडी घटक निर्माण.

हमारी मशीन विभिन्न एलसीडी घटकों को संसाधित करने में सक्षम है जिनमें आईटीओ (इंडियम टिन ऑक्साइड) प्रवाहकीय फिल्में, आरजीबी रंग फ़िल्टर और ध्रुवीकरण फिल्में शामिल हैं।हम संवेदनशील प्रदर्शन सामग्री को नुकसान पहुंचाए बिना सटीक काटने सुनिश्चित करते हैं.

हमारी कंपनी में, हम उच्च गुणवत्ता वाले लेंस और प्रिज्म के लिए के9 ऑप्टिकल ग्लास का सटीक काटने और विभिन्न औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए ऑप्टिकल फिल्मों के सटीक आकार प्रदान करते हैं।

• चिकित्सा और एयरोस्पेस उद्योगों के लिए छोटे, जटिल भागों का माइक्रो-कटिंग
• अद्वितीय उत्पाद डिजाइन और प्रोटोटाइप के लिए कस्टम आकार काटने
• मिश्रित उत्पादों के लिए बहु-परत सामग्री प्रसंस्करण

हमारे लेजर कटिंग सिस्टम की बहुमुखी प्रतिभा इसे कई उद्योगों में एक अमूल्य उपकरण बनाती है, उपभोक्ता इलेक्ट्रॉनिक्स से उन्नत वैज्ञानिक अनुसंधान तक,उच्च गुणवत्ता वाले परिणामों और कुशल उत्पादन प्रक्रियाओं को सुनिश्चित करना.
