उत्पाद का वर्णन:

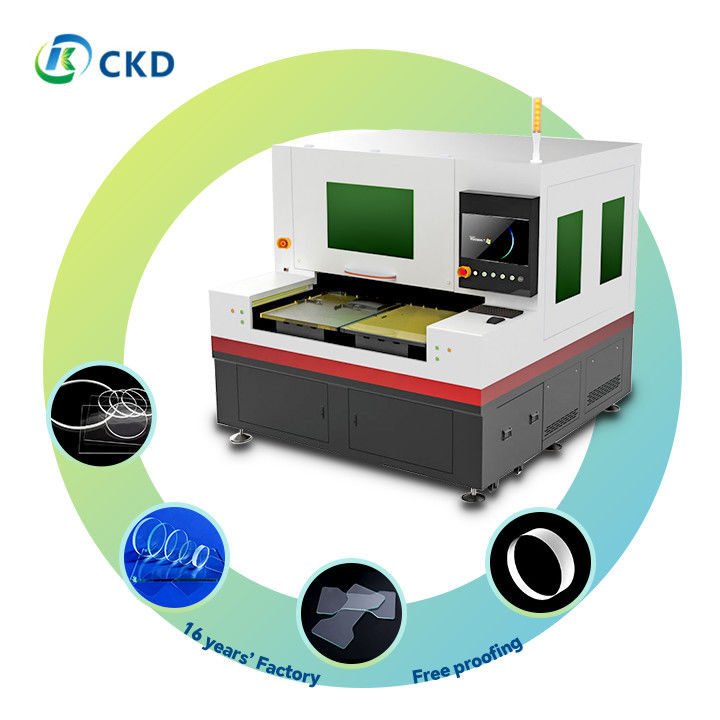

उन्नत लेजर कटिंग मशीनः सटीकता और बहुमुखी प्रतिभा
प्रमुख विशेषताएं:
- उच्च शक्ति वाले लेजर स्रोतःबेहतर काटने के प्रदर्शन के लिए अत्याधुनिक, उच्च आवृत्ति वाले पल्स लेजर से लैस।
- बहुमुखी सामग्री हैंडलिंगःधातुओं और गैर धातुओं सहित सामग्री की एक विस्तृत श्रृंखला को संसाधित करने में सक्षम।
- बहुक्रियाशील काटने की क्षमताएं:
- निरंतर शीट काटने का समर्थन करता है
- सटीक एकल बिंदु काटने
- कुशल पट्टी काटना
- उन्नत एक्स/वाई अक्ष नियंत्रण:उच्च परिशुद्धता डीसी सर्वो मोटर्स और अद्वितीय सटीकता के लिए अल्ट्रा-फाइन 0.1μm ऑप्टिकल एन्कोडर का उपयोग करता है।
- बुद्धिमान गति नियंत्रण:इसमें स्वचालित फोकस-फॉलो-फंक्शन और गतिशील छेद नियंत्रण है।
- उच्च-रिज़ॉल्यूशन इमेजिंगःवास्तविक समय दृश्य निगरानी, पैटर्न पहचान और मार्क बिंदु का पता लगाने के लिए एक प्रीमियम सीसीडी कैमरा प्रणाली शामिल है।
- मजबूत बिजली की आपूर्तिःएक जर्मन निर्मित, उच्च स्थिरता बिजली स्रोत से लैस है।
- प्रभावशाली काटने की सीमा:19 मिमी तक की मोटाई की सामग्री को संसाधित करने में सक्षम, औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सेवा।
- परिशुद्धता-इंजीनियरिंग घटक:
- प्राकृतिक ग्रेनाइट से निर्मित मोटर बेस और ऑप्टिकल प्लेटफार्म
- उच्च स्थिरता और कंपन प्रतिरोध के लिए डिज़ाइन किया गया
- समय के साथ निरंतर सटीकता सुनिश्चित करता है
अतिरिक्त लाभ:
- उच्च परिशुद्धता वाले औद्योगिक अनुप्रयोगों के लिए आदर्श
- आसान संचालन के लिए उपयोगकर्ता के अनुकूल इंटरफ़ेस
- सटीक काटने के कारण कम सामग्री अपशिष्ट
- दोनों छोटे पैमाने पर और बड़े पैमाने पर उत्पादन रन के लिए उपयुक्त
- कम रखरखाव आवश्यकताएं, दीर्घकालिक विश्वसनीयता सुनिश्चित करना
विशेषताएं:
उन्नत लेजर कटिंग सिस्टम: विशेषताएं, फायदे और अनुप्रयोग
प्रमुख विशेषताएं
- परिशुद्धता काटना
- अनियमित आकार उच्च गति काटने
- समोच्च काटना
- छोटे छेद ड्रिलिंग
- हाथ से चलने वाली काटने की क्षमता
- बेहतर प्रसंस्करण
- उच्च गुणवत्ता वाले किनारे का परिष्करण
- कोई कॉपर प्रभाव नहीं
- न्यूनतम सामग्री हानि
- बर्न-मुक्त काटने
- पर्यावरण के अनुकूल संचालन
- कोई प्रदूषण नहीं
- कोई पाउडर अवशेष नहीं
- कोई अपशिष्ट जल उत्पादन नहीं
लाभ
- उच्च-गति प्रसंस्करण
- जटिल आकार और पैटर्न का त्वरित काटने
- बेहतर कट गुणवत्ता
- साफ किनारों के साथ कोई tapering
- कम से कम या कोई भी burrs
- बहुत कम टुकड़े, यदि कोई हो
- लागत प्रभावी
- उच्च उपज दर
- कम उपभोग
- ऊर्जा कुशल संचालन
- पर्यावरण के अनुकूल
- हानिकारक उप-उत्पादों के बिना स्वच्छ प्रक्रिया
संगत सामग्री
- विशेष ग्लास
- अति पारदर्शी कांच
- सादा सफेद कांच
- उच्च बोरोसिलिकेट कांच
- क्वार्ट्ज कांच
- इलेक्ट्रॉनिक घटक
- टेलीफोन कांच के कवर
- कार कांच
- कैमरा कांच कवर
- एलसीडी
- ऑप्टिकल सामग्री
- K9 कांच
- विभिन्न ऑप्टिकल फिल्टर
- दर्पण काटना
- कीमती सामग्री
- घड़ी के चेहरे और इलेक्ट्रॉनिक घटकों के लिए नीलम का प्रसंस्करण
लागू उद्योग
- ग्लास विनिर्माण
- ऑप्टिकल ग्लास
- टेम्पर्ड ग्लास
- अति पतला कांच
- प्रयोगशाला कांच के बर्तन
- मेडिकल ग्लास उपकरण
- इलेक्ट्रॉनिक्स
- मोबाइल फोन की स्क्रीन और कवर
- टैबलेट डिस्प्ले
- लैपटॉप स्क्रीन
- ऑप्टिकल/आईटीओ/पीला/बैंगनी अर्धचालक कांच
- मोटर वाहन
- कारों के खिड़कियाँ और विंडशील्ड
- डैशबोर्ड प्रदर्शन
- उपकरण पैनल
- अचल संपत्ति और निर्माण
- वास्तुशिल्प कांच
- सजावटी कांच के पैनल
- बाथरूम कांच के उपकरण
- घरेलू उपकरण
- ओवन और रेफ्रिजरेटर के लिए कांच के पैनल
- प्रकाश कांच के घटक
- संचार माध्यम
- मोबाइल डिवाइस की स्क्रीन
- घड़ी के नीलमणि कवर
- कैमरा और सीसीटीवी लेंस
- नई ऊर्जा क्षेत्र
- सौर पैनल कांच
- ऊर्जा कुशल खिड़कियों के लिए विशेष ग्लास
- एयरोस्पेस और रक्षा
- उच्च परिशुद्धता वाले ऑप्टिकल घटक
- कॉकपिट डिस्प्ले के लिए विशेष ग्लास
- चिकित्सा एवं वैज्ञानिक अनुसंधान
- प्रयोगशाला उपकरण कांच
- चिकित्सा उपकरणों के लिए ऑप्टिकल लेंस
- माइक्रोफ्लुइडिक चिप्स
यह उन्नत लेजर कटिंग प्रणाली विभिन्न प्रकार के ग्लास और ऑप्टिकल सामग्रियों की उच्च परिशुद्धता, कुशलता और पर्यावरण के अनुकूल प्रसंस्करण प्रदान करते हुए, उद्योगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान प्रदान करती है।इसकी जटिल आकारों और नाजुक सामग्रियों को संभालने की क्षमता इसे बड़े पैमाने पर विनिर्माण और विशेष दोनों के लिए एक आदर्श विकल्प बनाती है, उच्च मूल्य वाले अनुप्रयोग।
तकनीकी मापदंडः
तकनीकी पैरामीटर: उन्नत लेजर कटिंग सिस्टम
| पैरामीटर |
दो-प्लेटफ़ॉर्म अल्ट्राशॉर्ट पल्स लेजर कटिंग मशीन |
दो-प्लेटफ़ॉर्म पिकोसेकंड लेजर कटिंग मशीन |
एकल प्लेटफार्म पिकोसेकंड लेजर कटिंग मशीन |
| मॉडल संख्या |
HT-1PG-6070GD/6090GD |
HT-1PG-4050D/6070D/6090D |
एचटी-1पीजी-4050/6070/6090 |
लेजर विनिर्देश
- लेजर प्रकार:अल्ट्राशॉर्ट पल्स फाइबर लेजर (विशिष्ट प्रकार मॉडल के अनुसार भिन्न होता है)
- औसत शक्तिः50W (विकल्प 10W, 20W, 30W, 60W, 80W के लिए उपलब्ध)
- तरंगदैर्ध्य:1064nm, 532nm पर दूसरे हार्मोनिक के साथ
- पल्स चौड़ाईः<10ps (पिकोसेकंड)
- पुनरावृत्ति दर:1Hz - 1000kHz (समायोज्य)
- बीम की गुणवत्ताःM2 < 1.2 (लगभग विवर्तन-सीमित बीम)
काटने का प्रदर्शन
- स्थिति की सटीकता:पूरे कार्यक्षेत्र पर ±2μm
- पुनरावृत्तिः±1.5μm, ±16 आर्क सेकंड कोण सटीकता के साथ
- अधिकतम काटने की गति:1000 मिमी/सेकंड तक
- काटने की मोटाई:
- अति पतला कांचः ≤1 मिमी
- मानक कांचः ≤19 मिमी (सामग्री गुणों और काटने की आवश्यकताओं के आधार पर भिन्न होता है)
- न्यूनतम रेखा चौड़ाईः≤30μm (सामग्री पर निर्भर)
- न्यूनतम छेद व्यासः≤20μm
कार्यक्षेत्र के आयाम
- दो-प्लेटफ़ॉर्म मॉडल:600x700 मिमी, 600x900 मिमी, या 400x500 मिमी प्रति प्लेटफार्म
- एकल प्लेटफार्म मॉडल:400x500 मिमी, 600x700 मिमी, या 600x900 मिमी
बिजली और विद्युत
- बिजली की खपतः150W (250W/350W स्टैंडबाय)
- इनपुट वोल्टेजःAC220V ± 10%
- आवृत्तिः50-60 हर्ट्ज
भौतिक विनिर्देश
- मशीन आयाम:
- लंबाईः 1600 मिमी - 2550 मिमी (मॉडल के आधार पर)
- चौड़ाईः 1700mm - 2080mm
- ऊंचाईः 1960 मिमी
- वजनः3500 किलोग्राम - 5000 किलोग्राम (मॉडल के अनुसार भिन्न होता है)
अतिरिक्त विशेषताएं
- शीतलन प्रणाली:थर्मल स्थिरता के लिए अंतर्निहित जल शीतलन
- नियंत्रण प्रणाली:उच्च गति प्रसंस्करण क्षमताओं के साथ उन्नत सीएनसी
- सॉफ्टवेयर:मालिकाना काटने अनुकूलन सॉफ्टवेयर शामिल
- सुरक्षा विशेषताएंःकक्षा 1 लेजर सुरक्षा आवरण, आपातकालीन स्टॉप बटन
पर्यावरणीय आवश्यकताएं
- ऑपरेटिंग तापमानः18-28°C (64-82°F)
- आर्द्रता:40-70% नॉन कंडेनसिंग
- पावर स्थिरताः± 5% अधिकतम उतार-चढ़ाव
वैकल्पिक उन्नयन
- स्वचालित संरेखण के लिए उन्नत दृष्टि प्रणाली
- स्वचालित सामग्री लोड/अनलोडिंग प्रणाली
- विशिष्ट अनुप्रयोगों के लिए कस्टम फिक्स्चर डिजाइन
- विस्तारित वारंटी और सेवा पैकेज उपलब्ध
नोटःविनिर्देश विशिष्ट विन्यासों और निरंतर उत्पाद सुधारों के आधार पर थोड़ा भिन्न हो सकते हैं।कृपया नवीनतम जानकारी और अनुकूलन विकल्पों के लिए हमारी तकनीकी टीम से परामर्श करें.
अनुप्रयोग:
आवेदन का दायराः बहुमुखी लेजर कटिंग समाधान
हमारी अत्याधुनिक लेजर कटिंग मशीन विभिन्न सामग्रियों और अनुप्रयोगों में सटीकता और दक्षता प्रदान करते हुए, विभिन्न प्रकार की औद्योगिक आवश्यकताओं को पूरा करने के लिए विकसित की गई हैः
1उपकरण पैनल निर्माण
- उच्च परिशुद्धता वाले उपकरण पैनल, डैशबोर्ड और नियंत्रण इंटरफेस के उत्पादन के लिए आदर्श
- असाधारण सटीकता के साथ पतली से मध्यम मोटाई की सामग्री को संभालने में सक्षम
2विशेष ग्लास प्रसंस्करण
- अल्ट्रा पतला ग्लास:इलेक्ट्रॉनिक उपकरणों के लिए नाजुक शीट का सटीक काट
- सफेद ग्लास:सजावटी और वास्तुशिल्प अनुप्रयोगों के लिए स्वच्छ और सटीक प्रसंस्करण
- उच्च बोरोसिलिकेट कांचःप्रयोगशाला उपकरण और गर्मी प्रतिरोधी उत्पादों के लिए विशेष काटने
- क्वार्ट्ज ग्लास:ऑप्टिकल घटकों और अर्धचालक उद्योग की जरूरतों के लिए सटीक काटने
3इलेक्ट्रॉनिक घटक निर्माण
- पीसीबी बोर्ड, लचीले सर्किट और अन्य इलेक्ट्रॉनिक सब्सट्रेट काटने के लिए अनुकूलित
- संवेदनशील इलेक्ट्रॉनिक सामग्री पर साफ किनारों और न्यूनतम थर्मल प्रभाव सुनिश्चित करता है
4रत्न और कीमती सामग्री प्रसंस्करण
- नीलम काटना:घड़ी के चेहरे, स्मार्टफोन कैमरा लेंस और उच्च अंत डिस्प्ले के लिए उपयोग किया जाता है
- सटीक रत्नों का आकारःकीमती और अर्ध कीमती पत्थरों में जटिल डिजाइनों का प्रबंधन
- एलईडी घटकों का निर्माण:एलईडी उत्पादन के लिए नीलमणि के वेफर्स काटना
5तरल क्रिस्टल डिस्प्ले (एलसीडी) पैनल निर्माण
- विभिन्न एलसीडी घटकों को संसाधित करने में सक्षम, जिनमें शामिल हैंः
- आईटीओ (इंडियम टिन ऑक्साइड) प्रवाहकीय फिल्म
- आरजीबी रंग फ़िल्टर
- ध्रुवीकरण फिल्म
- संवेदनशील प्रदर्शन सामग्री को नष्ट किए बिना सटीक काटने सुनिश्चित करता है
6विशेष ऑप्टिकल फिल्म प्रसंस्करण
- उच्च गुणवत्ता वाले लेंस और प्रिज्म के लिए K9 ऑप्टिकल ग्लास का सटीक काटने
- विभिन्न प्रकार के औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए ऑप्टिकल फिल्मों का सटीक आकार
अतिरिक्त क्षमताएं:
- चिकित्सा और एयरोस्पेस व्यवसायों के लिए छोटे, जटिल भागों का माइक्रो-कटिंग
- अद्वितीय उत्पाद डिजाइन और प्रोटोटाइप के लिए कस्टम आकार काटने
- मिश्रित उत्पादों के लिए बहु-परत सामग्री प्रसंस्करण
हमारे लेजर कटिंग सिस्टम की बहुमुखी प्रतिभा इसे कई उद्योगों में एक अपरिहार्य उपकरण बनाती है, उपभोक्ता इलेक्ट्रॉनिक्स से उन्नत वैज्ञानिक अनुसंधान तक,उच्च गुणवत्ता वाले परिणामों और कुशल उत्पादन प्रक्रियाओं को सुनिश्चित करना.
