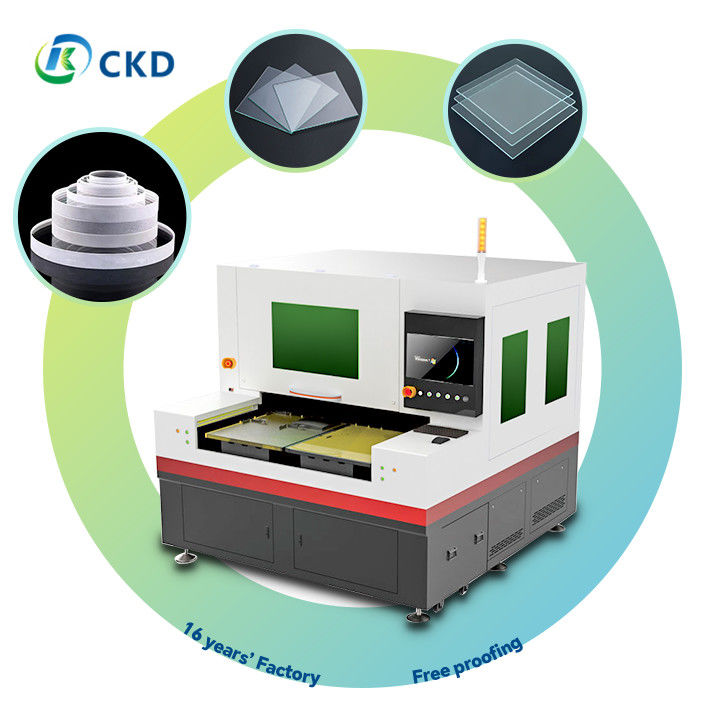

सटीकता 3500kg ग्लास काटने की मशीन विभाजन लेजर स्रोत और टीपीआई रैखिक गाइड के साथ

उत्पाद का वर्णन:

• उच्च शक्ति वाले लेजर स्रोतःबेहतर काटने के प्रदर्शन के लिए अत्याधुनिक, उच्च आवृत्ति वाले पल्स लेजर से लैस।
• बहुमुखी सामग्री हैंडलिंगःधातुओं और गैर धातुओं सहित सामग्री की एक विस्तृत श्रृंखला को संसाधित करने में सक्षम।
• बहुक्रियाशील काटने की क्षमताएं:
  • निरंतर शीट काटने का समर्थन करता है
  • सटीक एकल बिंदु काटने
  • कुशल पट्टी काटना
• उन्नत एक्स/वाई अक्ष नियंत्रण:उच्च परिशुद्धता डीसी सर्वो मोटर्स और अद्वितीय सटीकता के लिए अल्ट्रा-फाइन 0.1μm ऑप्टिकल एन्कोडर का उपयोग करता है।
• बुद्धिमान गति नियंत्रण:इसमें स्वचालित फोकस-फॉलो-फंक्शन और गतिशील छेद नियंत्रण है।
• उच्च-रिज़ॉल्यूशन इमेजिंगःवास्तविक समय दृश्य निगरानी, पैटर्न पहचान और मार्क बिंदु का पता लगाने के लिए एक प्रीमियम सीसीडी कैमरा प्रणाली शामिल है।
• मजबूत बिजली की आपूर्तिःएक जर्मन निर्मित, उच्च स्थिरता बिजली स्रोत से लैस है।
• प्रभावशाली काटने की सीमा:19 मिमी तक की मोटाई की सामग्री को संसाधित करने में सक्षम, औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सेवा।
• परिशुद्धता-इंजीनियरिंग घटक:
  • प्राकृतिक ग्रेनाइट से निर्मित मोटर बेस और ऑप्टिकल प्लेटफार्म
  • उच्च स्थिरता और कंपन प्रतिरोध के लिए डिज़ाइन किया गया
  • समय के साथ निरंतर सटीकता सुनिश्चित करता है

• उच्च परिशुद्धता वाले औद्योगिक अनुप्रयोगों के लिए आदर्श
• आसान संचालन के लिए उपयोगकर्ता के अनुकूल इंटरफ़ेस
• सटीक काटने के कारण कम सामग्री अपशिष्ट
• दोनों छोटे पैमाने पर और बड़े पैमाने पर उत्पादन रन के लिए उपयुक्त
• कम रखरखाव आवश्यकताएं, दीर्घकालिक विश्वसनीयता सुनिश्चित करना

उन्नत लेजर कटिंग मशीन एक असाधारण मशीनरी है। यह सभी काटने के अनुप्रयोगों में सटीकता और बहुमुखी प्रतिभा प्रदान करती है, जिसमें कई प्रमुख विशेषताएं हैं जो किसी से पीछे नहीं हैं।उदाहरण के लिए, उच्च शक्ति वाले लेजर स्रोत में एक अत्याधुनिक, उच्च आवृत्ति वाले पल्स लेजर से सुसज्जित है, जो बेहतर काटने के प्रदर्शन के लिए है। इस बीच, मशीन विभिन्न प्रकार की सामग्री को संसाधित करने में सक्षम है,दोनों धातु और गैर धातु, लचीला और कुशल हैंडलिंग सुनिश्चित करता है।

मशीन की बहुक्रियाशील काटने की क्षमताएं भी अत्यधिक प्रभावशाली हैं, जिसमें निरंतर शीट काटने, सटीक एकल बिंदु काटने और कुशल पट्टी काटने का समर्थन किया गया है।उन्नत एक्स/वाई एक्सिस कंट्रोल सिस्टम उच्च परिशुद्धता डीसी सर्वो मोटर्स और अल्ट्रा-फाइन.1μm ऑप्टिकल एन्कोडर, बेजोड़ सटीकता प्रदान करते हैं। एक बुद्धिमान गति नियंत्रण प्रणाली मशीन की क्षमताओं में जोड़ती है,ऑटोमैटिक फोकस-फॉलो-फंक्शनल और डायनामिक पर्सिंग कंट्रोल के साथ.

उन्नत लेजर कटिंग मशीन की अन्य प्रमुख विशेषताओं में उच्च-रिज़ॉल्यूशन इमेजिंग शामिल है, एक प्रीमियम सीसीडी कैमरा प्रणाली के लिए धन्यवाद जो वास्तविक समय में दृश्य निगरानी, पैटर्न मान्यता,और चिह्न बिंदु का पता लगानेमजबूत बिजली की आपूर्ति जर्मन निर्मित और उच्च स्थिरता है, जबकि ताइवानी ब्रांड की बिजली की आपूर्ति ऑप्टिकल घटकों के लिए उपयोग की जाती है।इस मशीन की प्रभावशाली काटने की सीमा विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए उपयुक्त है, जिसमें 19 मिमी तक की मोटाई वाली सामग्री आसानी से संसाधित की जा सकती है।

परिशुद्धता से निर्मित घटक यह भी सुनिश्चित करते हैं कि मशीन समय के साथ विश्वसनीय प्रदर्शन प्रदान करती है। मोटर आधार और ऑप्टिकल प्लेटफॉर्म प्राकृतिक ग्रेनाइट से बने हैं,बेजोड़ स्थिरता और कंपन प्रतिरोध प्रदान करने के लिए डिज़ाइन किया गयाउन्नत लेजर कटिंग मशीन के अतिरिक्त लाभों में इसका उपयोगकर्ता के अनुकूल इंटरफेस, छोटे और बड़े मात्रा में उत्पादन दोनों के लिए इसकी उपयुक्तता, कम रखरखाव आवश्यकताएं,और सटीक काटने के कारण सामग्री अपशिष्ट कम.

विशेषताएं:

1. परिशुद्धता काटना
   • अनियमित आकार उच्च गति काटने
   • समोच्च काटना
   • छोटे छेद ड्रिलिंग
   • हाथ से चलने वाली काटने की क्षमता
2. बेहतर प्रसंस्करण
   • उच्च गुणवत्ता वाले किनारे का परिष्करण
   • कोई कॉपर प्रभाव नहीं
   • न्यूनतम सामग्री हानि
   • बर्न-मुक्त काटने
3. पर्यावरण के अनुकूल संचालन
   • कोई प्रदूषण नहीं
   • कोई पाउडर अवशेष नहीं
   • कोई अपशिष्ट जल उत्पादन नहीं

1. उच्च-गति प्रसंस्करण
   • जटिल आकार और पैटर्न का त्वरित काटने
2. बेहतर कट गुणवत्ता
   • साफ किनारों के साथ कोई tapering
   • कम से कम या कोई भी burrs
   • बहुत कम टुकड़े, यदि कोई हो
3. लागत प्रभावी
   • उच्च उपज दर
   • कम उपभोग
   • ऊर्जा कुशल संचालन
4. पर्यावरण के अनुकूल
   • हानिकारक उप-उत्पादों के बिना स्वच्छ प्रक्रिया

1. विशेष ग्लास
   • अति पारदर्शी कांच
   • सादा सफेद कांच
   • उच्च बोरोसिलिकेट कांच
   • क्वार्ट्ज कांच
2. इलेक्ट्रॉनिक घटक
   • टेलीफोन कांच के कवर
   • कार कांच
   • कैमरा कांच कवर
   • एलसीडी
3. ऑप्टिकल सामग्री
   • K9 कांच
   • विभिन्न ऑप्टिकल फिल्टर
   • दर्पण काटना
4. कीमती सामग्री
   • घड़ी के चेहरे और इलेक्ट्रॉनिक घटकों के लिए नीलम का प्रसंस्करण

1. ग्लास विनिर्माण
   • ऑप्टिकल ग्लास
   • टेम्पर्ड ग्लास
   • अति पतला कांच
   • प्रयोगशाला कांच के बर्तन
   • मेडिकल ग्लास उपकरण
2. इलेक्ट्रॉनिक्स
   • मोबाइल फोन की स्क्रीन और कवर
   • टैबलेट डिस्प्ले
   • लैपटॉप स्क्रीन
   • ऑप्टिकल/आईटीओ/पीला/बैंगनी अर्धचालक कांच
3. मोटर वाहन
   • कारों के खिड़कियाँ और विंडशील्ड
   • डैशबोर्ड प्रदर्शन
   • उपकरण पैनल
4. अचल संपत्ति और निर्माण
   • वास्तुशिल्प कांच
   • सजावटी कांच के पैनल
   • बाथरूम कांच के उपकरण
5. घरेलू उपकरण
   • ओवन और रेफ्रिजरेटर के लिए कांच के पैनल
   • प्रकाश कांच के घटक
6. संचार माध्यम
   • मोबाइल डिवाइस की स्क्रीन
   • घड़ी के नीलमणि कवर
   • कैमरा और सीसीटीवी लेंस
7. नई ऊर्जा क्षेत्र
   • सौर पैनल कांच
   • ऊर्जा कुशल खिड़कियों के लिए विशेष ग्लास
8. एयरोस्पेस और रक्षा
   • उच्च परिशुद्धता वाले ऑप्टिकल घटक
   • कॉकपिट डिस्प्ले के लिए विशेष ग्लास
9. चिकित्सा एवं वैज्ञानिक अनुसंधान
   • प्रयोगशाला उपकरण कांच
   • चिकित्सा उपकरणों के लिए ऑप्टिकल लेंस
   • माइक्रोफ्लुइडिक चिप्स

यह उन्नत लेजर कटिंग प्रणाली विभिन्न प्रकार के ग्लास और ऑप्टिकल सामग्रियों की उच्च परिशुद्धता, कुशलता और पर्यावरण के अनुकूल प्रसंस्करण प्रदान करते हुए, उद्योगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान प्रदान करती है।इसकी जटिल आकारों और नाजुक सामग्रियों को संभालने की क्षमता इसे बड़े पैमाने पर विनिर्माण और विशेष दोनों के लिए एक आदर्श विकल्प बनाती है, उच्च मूल्य वाले अनुप्रयोग।

तकनीकी मापदंडः

नीचे हमारे द्वारा पेश की जाने वाली तीन प्रकार की लेजर कटिंग मशीनों के लिए तकनीकी मापदंड हैं। प्रत्येक मशीन उच्च परिशुद्धता और सटीकता प्रदान करती है,और विशिष्ट काटने की आवश्यकताओं और सामग्री गुणों के आधार पर अनुकूलित किया जा सकता है.

• लेजर प्रकार:अल्ट्राशॉर्ट पल्स फाइबर लेजर (विशिष्ट प्रकार मॉडल के अनुसार भिन्न होता है)
• औसत शक्तिः50W (विकल्प 10W, 20W, 30W, 60W, 80W के लिए उपलब्ध)
• तरंगदैर्ध्य:1064nm, 532nm पर दूसरे हार्मोनिक के साथ
• पल्स चौड़ाईः<10ps (पिकोसेकंड)
• पुनरावृत्ति दर:1Hz - 1000kHz (समायोज्य)
• बीम की गुणवत्ताःM2 < 1.2 (लगभग विवर्तन-सीमित बीम)

• स्थिति की सटीकता:पूरे कार्यक्षेत्र पर ±2μm
• पुनरावृत्तिः±1.5μm, ±16 आर्क सेकंड कोण सटीकता के साथ
• अधिकतम काटने की गति:1000 मिमी/सेकंड तक
• काटने की मोटाई:
  • अति पतला कांचः ≤1 मिमी
  • मानक कांचः ≤19 मिमी (सामग्री गुणों और काटने की आवश्यकताओं के आधार पर भिन्न होता है)
• न्यूनतम रेखा चौड़ाईः≤30μm (सामग्री पर निर्भर)
• न्यूनतम छेद व्यासः≤20μm

• दो-प्लेटफ़ॉर्म मॉडल:600x700 मिमी, 600x900 मिमी, या 400x500 मिमी प्रति प्लेटफार्म
• एकल प्लेटफार्म मॉडल:400x500 मिमी, 600x700 मिमी, या 600x900 मिमी

• बिजली की खपतः150W (250W/350W स्टैंडबाय)
• इनपुट वोल्टेजःAC220V ± 10%
• आवृत्तिः50-60 हर्ट्ज

• मशीन आयाम:
  • लंबाईः 1600 मिमी - 2550 मिमी (मॉडल के आधार पर)
  • चौड़ाईः 1700mm - 2080mm
  • ऊंचाईः 1960 मिमी
• वजनः3500 किलोग्राम - 5000 किलोग्राम (मॉडल के अनुसार भिन्न होता है)

• शीतलन प्रणाली:थर्मल स्थिरता के लिए अंतर्निहित जल शीतलन
• नियंत्रण प्रणाली:उच्च गति प्रसंस्करण क्षमताओं के साथ उन्नत सीएनसी
• सॉफ्टवेयर:मालिकाना काटने अनुकूलन सॉफ्टवेयर शामिल
• सुरक्षा विशेषताएंःकक्षा 1 लेजर सुरक्षा आवरण, आपातकालीन स्टॉप बटन

• ऑपरेटिंग तापमानः18-28°C (64-82°F)
• आर्द्रता:40-70% नॉन कंडेनसिंग
• पावर स्थिरताः± 5% अधिकतम उतार-चढ़ाव

• स्वचालित संरेखण के लिए उन्नत दृष्टि प्रणाली
• स्वचालित सामग्री लोड/अनलोडिंग प्रणाली
• विशिष्ट अनुप्रयोगों के लिए कस्टम फिक्स्चर डिजाइन
• विस्तारित वारंटी और सेवा पैकेज उपलब्ध

नोटः विनिर्देश विशिष्ट विन्यास और निरंतर उत्पाद सुधार के आधार पर थोड़ा भिन्न हो सकते हैं।कृपया नवीनतम जानकारी और अनुकूलन विकल्पों के लिए हमारी तकनीकी टीम से परामर्श करें.

अनुप्रयोग:

हमारे अत्याधुनिक लेजर कटर को विभिन्न प्रकार की औद्योगिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, विभिन्न सामग्रियों और अनुप्रयोगों में सटीकता और दक्षता प्रदान करता है।कुछ क्षेत्रों में जहां हमारे लेजर काटने की मशीन उत्कृष्टता है:

• उच्च परिशुद्धता वाले उपकरण पैनल, डैशबोर्ड और नियंत्रण इंटरफेस बनाने के लिए आदर्श
• असाधारण सटीकता के साथ पतली से मध्यम मोटाई की सामग्री को संभालने में सक्षम

हमारी लेजर कटिंग मशीन विभिन्न प्रकार के कांच के प्रसंस्करण के लिए आदर्श है, जैसेः

• अल्ट्रा पतला ग्लास:इलेक्ट्रॉनिक उपकरणों के लिए नाजुक शीट का सटीक काटने
• सफेद ग्लास:सजावटी और वास्तुशिल्प अनुप्रयोगों के लिए स्वच्छ और सटीक प्रसंस्करण
• उच्च बोरोसिलिकेट कांचःप्रयोगशाला उपकरण और गर्मी प्रतिरोधी उत्पादों के लिए विशेष काटने
• क्वार्ट्ज ग्लास:ऑप्टिकल घटकों और अर्धचालक उद्योग की जरूरतों के लिए सटीक काटने

• पीसीबी बोर्ड, लचीले सर्किट और अन्य इलेक्ट्रॉनिक सब्सट्रेट काटने के लिए अनुकूलित
• संवेदनशील इलेक्ट्रॉनिक सामग्री पर साफ किनारों और न्यूनतम थर्मल प्रभाव सुनिश्चित करता है

हमारी लेजर कटिंग मशीन रत्नों और कीमती सामग्रियों के साथ काम करने के लिए आदर्श हैः

• नीलम काटना:घड़ी के चेहरे, स्मार्टफोन कैमरा लेंस और उच्च अंत डिस्प्ले के लिए
• सटीक रत्नों का आकारःकीमती और अर्ध-कीमती पत्थरों में जटिल डिजाइन बनाना
• एलईडी घटकों का निर्माण:एलईडी उत्पादन के लिए नीलमणि के वेफर्स काटना

हमारी मशीन एक एलसीडी के विभिन्न घटकों को संसाधित करने में सक्षम है, जिनमें शामिल हैंः

• आईटीओ (इंडियम टिन ऑक्साइड) प्रवाहकीय फिल्म
• आरजीबी रंग फ़िल्टर
• ध्रुवीकरण फिल्म

यह नाजुक प्रदर्शन सामग्री को नुकसान पहुंचाए बिना सटीक काटने को सुनिश्चित करता है।

• उच्च गुणवत्ता वाले लेंस और प्रिज्म के लिए K9 ऑप्टिकल ग्लास का सटीक काटने
• विभिन्न औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए ऑप्टिकल फिल्मों का परिशुद्धता आकार

• चिकित्सा और एयरोस्पेस उद्योगों के लिए छोटे, जटिल भागों का माइक्रो-कटिंग
• अद्वितीय उत्पाद डिजाइन और प्रोटोटाइप के लिए कस्टम आकार काटने
• मिश्रित उत्पादों के लिए बहु-परत सामग्री प्रसंस्करण

हमारे लेजर कटिंग सिस्टम की बहुमुखी प्रतिभा इसे कई उद्योगों में एक अमूल्य उपकरण बनाती है, उपभोक्ता इलेक्ट्रॉनिक्स से उन्नत वैज्ञानिक अनुसंधान तक,उच्च गुणवत्ता वाले परिणामों और कुशल उत्पादन प्रक्रियाओं को सुनिश्चित करना.
